Win7系統LabVIEW使用WinIO3.0操作工業主板GPIO引腳輸出控制LED燈亮與滅

• 前言

    GPIO（英語：General-purpose input/output），通用型之輸入輸出的簡稱，功能類似8051的P0—P3，其接腳可以供使用者由程控自由使用，PIN腳依現實考量可作為通用輸入（GPI）或通用輸出（GPO）或通用輸入與輸出（GPIO），如當clk generator, chip select等。既然一個引腳可以用于輸入、輸出或其他特殊功能，那么一定有寄存器用來選擇這些功能。對于輸入，一定可以通過讀取某個寄存器來確定引腳電位的高低；對于輸出，一定可以通過寫入某個寄存器來讓這個引腳輸出高電位或者低電位；對于其他特殊功能，則有另外的寄存器來控制它們。關于GPIO的更多介紹，大家可以度娘查一下，這里不做過多介紹了。

    WinIO動態庫允許在32位的Windows應用程序中直接對I/O端口和物理內存進行存取操作，通過使用一種內核模式的設備驅動器和其它幾種底層編程技巧，它繞過了Windows系統的保護機制。而64位Windows系統中僅有WinIO3.0測試版的數字簽名，需要開啟測試模式才能正常使用。

今天，我就教大家如何使用WinIO編程來控制GPIO的輸入輸出，并通過控制高/低電平的輸出來控制LED的亮與滅。這在工業自動化應用中是很有用的，可以用來作為信號I/O，因?yàn)楹芏喙�業PC主板上一般都有GPIO插針引腳，如果利用上了，既可以節省硬件成本，又可以在軟件編程時統一IO接口函數，節省了使用其他IO卡帶來的二次開發所花的時間和精力。

• 工具/原料

    硬件：排線、插針、LED燈珠（有條件的可以將插針和LED燈珠焊接在萬能板上，方便觀察控制），還有帶GPIO插針的工業PC主板(系統Win7 32位或64位均可)。

    軟件：LabVIEW編程環境、WinIO3.0庫函數(共8個函數，其中我們用到的函數只要4個即可)

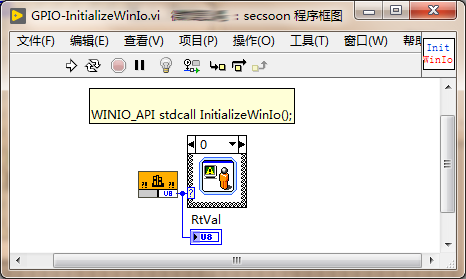

bool _stdcallInitializeWinIo();

本函數初始化WioIO函數庫。

必須在調用所有其它功能函數之前調用本函數。

如果函數調用成功，返回值為非零值。否則返回值為0。

bool _stdcall GetPortVal(WORDwPortAddr, PDWORD pdwPortVal, BYTE bSize);

使用此函數從一個輸入或輸出端口讀取一個字節/字/雙字?jǐn)?shù)據。

參數：

wPortAddr– 輸入輸出端口地址

pdwPortVal– 指向雙字變量的指針，接收從端口得到的數據。

bSize– 需要讀的字節數，可以是1 (BYTE), 2 (WORD) or 4 (DWORD).

如果調用成功，則返回非零值。否則函數返回值為零。

bool _stdcallSetPortVal(WORD wPortAddr, DWORD dwPortVal, BYTE bSize);

使用本函數將一個字節/字/雙字的數據寫入輸入或輸出接口。

參數：

wPortAddr– 輸入輸出口地址

dwPortVal– 要寫入口的數據

bSize– 要寫的數據個數，可以是 1 (BYTE), 2 (WORD) or 4 (DWORD).

如果調用成功，則返回非零值。否則函數返回值為零。

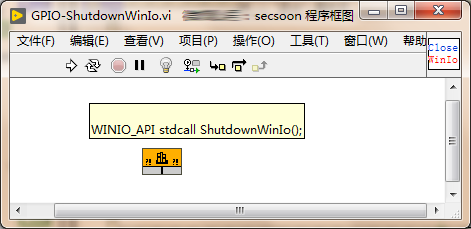

void _stdcallShutdownWinIo();

本函數在內存中清除WinIO庫，本函數必須在中止應用函數之前或者不再需要WinIO庫時調用

• 操作/步驟

通過使用上述4個函數功能，我將整個調用做成了一個界面，并打包成exe發布。

我將已經測試過的幾款主板GPIO參數填寫進了內部程序框圖，并做了一個下拉列表選項框供選擇測試，當然，我們也可以通過選擇【通用主板】，并配置程序目錄下的GPIO.ini文件參數來調用自定義的GPIO地址和端口。

操作：參數都配置好(或者選好主板后)，這里以M61主板為例。

1、輸出：直接點輸出的Pin即可(如果Pin腳定義為僅輸入，那么點擊無效；僅可控制輸出Pin腳)。

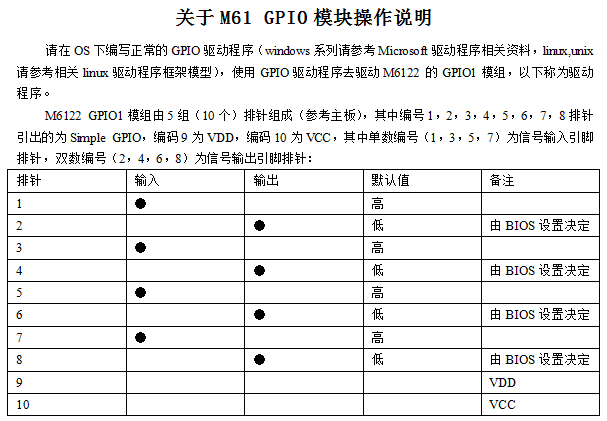

2、輸入：由以上引腳說明可知默認輸入是高電平的(燈亮)，所以要給輸入的話就得給低電平(燈滅)。我們將Pin9(VDD)接入到相應的輸入腳(只讀腳)，即可有變化(接入時燈滅)。

詳細測試效果見視頻：

https://v.youku.com/v_show/id_XNDA5NTgwNTU2NA==.html

綠色版，無需安裝直接解壓打開使用。
